لیتیوم بروماید چیست؟
8 رای4.45- بازدید: 10270
ليتيم و برومايد به ترتيب از خانواده فلزات قليايي و هالوژن ها هستند . ترکيب اين دو عنصر، نمکي به نام برومور ليتيم برومايد است که به شدت جاذب رطوبت مي باشد و همچنين ماده پايداري بوده و غير قابل تجزيه و فساد است . برومورليتيم که آن را به صورت (LiBr) نشان مي دهند به خوبي در آب قابل حل است . در دماي محيط اين قابليت انحلال تا حدود 60 % مي رسد .
ويژگي هاي عمده محلول LiBr که از آن بعنوان جاذب در سيستم هاي جذبي استفاده مي شود به شرح زير است : 1- فشار اشباع محلولLiBr بسيار پايين است و لذا اين جاذب ظرفيت بالايي در جذب بخار آب ( مبرد) دارد . 2- هنگاميکه غلظت محلول بالا رفته و دما نيز پايين باشد، کريستاليزه شدن رخ مي دهد. 3- ظرفيت گرمايي ويژه اين محلول در فشار ثابت پايين است . Cp=0.4-0.5 kcal/kg0c4- اين محلول داراي خاصيت خورندگي است و به همين دليل بايد به صورت متناوب به آن بازدارنده (Inhibitor) کرومات ليتيم اضافه شود . بايد خاصيت قليايي آن در يک محدوده خاص تنظيم شود .5- با اولين کارکرد ماشين يک لايه حفاظتي بر روي سطوح فولادي داخلي محفظه ها ايجاد مي شود که مانند عايق عمل کرده و از بروز خوردگي در بدنه جلوگيري مي کند .6- برومورليتيم ماده اي گران قيمت مي باشد . 7- به محلول برومورليتيم اکتيل الکل (Octhyl Alcohol ) نيز اضافه مي کنيم . اين ماده باعث افزايش انتقال حرارت در ابزربر و کندانسور شده و نيز ظرفيت سرمايش را بالا مي برد . اکتيل الکل را بايد بصورت مرتب به محلول اضافه کنيم . همچنين در آغاز فصل سرما و هنگامي که دستگاه کارنمي کند نيز بايد به محلول اين الکل را اضافه کرد . 8- لازم است همواره کيفيت محلول از نقطه نظر خاصيت قليايي و بازدارنده تحت کنترل باشد تا مواردي نظير خوردگي ، زنگ زدگي و رسوب پديد نيابد . 9- محلول LiBr بي ضرر مي باشد ولي به دليل داشتن مقداري ماده بازدارنده کرومات ليتيم در صورت تماس مستقيم با بدن انسان لازم است ابتدا با مقدار زيادي آب و سپس با صابون شسته شود . اگر ابزارها به اين مادهآغشته شوند بايد با آب شسته شده و سپس به سطحآنها براي جلوگيري از خوردگي روغن ماليده شود.
یخ زدگی و سرو صدا در چیلرهای تراکمی قسمت دوم
3 رای3.75- بازدید: 4535
چیلرهای اواپراتور مجزا و سروصدا
چیلری هوایی با اواپراتور مجزا، کمپرسورهایی در بیرون دارد که این کمپرسورها سروصدا را در محیط منتشر می کنند. کلیساها، نواحی مسکونی، آپارتمانها و مدرسه ها که از فواصل دور صدای چیلر هوایی را می شنوند، همه درمعرض سطوحی از سروصدا هستند. سطح صدای چیلر هوایی می تواند تا 20 دسی بل باشد که بیش از سطح صدای چیلر هوایی مجزا بوده و باعث تفاوت قابل ملاحظه ای در آسایش می شود.
چیلر بدون کندانسور، بهترین راه حل برای محافظت دربرابر یخ زدگی و کاهش سروصدا مزایای قرارگرفتن کمپرسورها و اواپراتور در داخل در چیلرهای بدون کندانسور، اواپراتور و کندانسورها باهم و یک جا در داخل قرار گرفته و سیال درمعرض هوای سرد بیرون نیست. اجزای اواپراتور و کمپرسور به خطوط مایع و گاز گرمی که به کندانسور هوایی مستقر در بیرون می رسند، متصل می شوند. این چیدمان که در تصویر نشان داده شده است، استفاده از ضدیخ را کاهش داده و مزایای دیگری نیز دارد. درنتیجه قرار گرفتن کمپرسور و اپراتور در داخل، محافظت دربرابر یخ زدگی بدون طراحی محیطی و نصب خطوط مکش، فراهم می آید.
چیلرهای بدون کندانسور از خطوط مایع و آب گرمی بهره می برند که اندازه آ نها در جدولهایی است که سازنده ارائه می دهد. با این عمل، تغییرات پدید آمده در اثر نصب خط مکش و اندازه انباشت گر مکش، کاملا حذف می شوند. همراه با چیلرهای بدون کندانسور، تمام خط مکش به وسیله کارخانه طراحی و با فرآیندی کاملا کنترل شده، نصب می شود. این چیدمان، مسایل مطرح در طراحی محیطی و نصب خطوط مکش را به حداقل می رساند که برای عملکرد کارا و مطمئن چیلر حیاتی هستند. همچنین قرار گرفتن کمپرسور و اواپراتور در داخل، باعث دسترسی آسا نتر به اجزای حیاتی چیلر به منظور تعمیر و نگهداری می شود.
کندانسورهای هوایی مجزا در مقایسه با چیلرهای هوایی، سطح صوتی پایین تری دارند. مقایسه فشار صوتی بیرون برای کندانسور هوایی مجزا دربرابر چیلر هوایی، نشان دهنده افزایش قابل ملاحظه ای در سطوح صوتی است .چیلرهای هوایی تا 20 دسی بل پرسروصداتر از کندانسورهای هوایی مجزا هستند.
چگونه م یتوان با این فشار صوتی مقابله کرد؟ جدول (A) نشان دهنده تاثیر تغییر شنوایی در سطوحی با فرکانس های بالا و پایین است. با 20 دسی بل اختلاف در فشار صوتی، چیلرهای هوایی مطمئنا بسیار پرسروصداتر از کندانسورهای هوایی مجزا با ظرفیتی مشابه در سیستم آب سرد خواهند بود.
مزایای دیگر چیلرهای بدون کندانسور
قرارگرفتن کمپرسور و اواپراتور در داخل، مزایایی ورای محافظت دربرابر یخ زدگی و کاهش سروصدا دارد. تعمیر و نگهداری آسان تر: در این حالت، دسترسی به کمپرسور در مقایسه با تجهیزات چیلری که در بیرون یا روی سقف قرار گیرد، ساده تر است. تکنسینها می توانند مستقیما به سمت کمپرسور مستقر در محل رفته و به آسانی به تجهیزات مهم چیلر دست یابند. نیازی به سیالات ضدیخ وجود ندارد: برخی حلال های ضدیخ، مشکلاتی پدید می آورند که با این روش می توان از آن ها اجتناب کرد. استفاده از آب، اتلاف انرژی ناشی از ویسکوزیته بالاتر و انتقال حرارتی ناکارآمد حلال های ضدیخ را برطرف می کند.
جای بسیار کمتری اشغال می کند: برخی بسته های اواپراتور مجزا 25 تن، 60 اینچ پهنا دارند. چیلر بدون کندانسور کریر 270تن، مناسب استاندارد 36 اینچی راهرو است
کاهش بار بر سقف: کندانسورهای هوایی که با چیلرهای بدون کندانسور استفاده می شوند، در مقایسه با چیلرهای هوایی همراه با کمپرسورها، کندانسورها و اواپراتورهای پرشده با سیال، سبک ترند. برخی چیلرهای هوایی 250 تن، وزنی تا 18500 پوند دارند، درحالی که دو کندانسور هوایی در سیستمی 250 تن، وزنی کمتر از 6100 پوند خواهند داشت که کمتر از نصف آن وزن است. با قرارگرفتن چیلر بدون کندانسور در داخل و کندانسورهای هوایی در بیرون، هزینه های استفاده از فولاد ساختاری و تجهیزات نگهدارنده، کاهش می یابد. کندانسورهای هوایی، سطح مقطع پایین تری دارند.
آرشیتکت ها ترجیح می دهند از تجهیزات تهویه مطبوع بیرونی با سطح مقطع عمودی پایینی استفاده کنند تا دید به آ نها آسان تر باشد. برخی چیلرهای هوایی 250 تن به 95 اینچ می رسند، درحالی که کندانسورهای هوایی مجزا در همان سیستم 250 تن، تنها 42 اینچ ارتفاع دارند که کمتر از نصف سطح مقطع چیلر هوایی بوده و پنهان شدن آن از دید، آسان تر است.
افزایش سطح تراکم از خطوط گاز گرم: هدف از کندانسور هوایی، کاهش دمای بالای گاز سرمایشی به مایع است. خط گاز گرم، عملا به وسیله خنک شدن گاز گرم وارد فرآیند تراکم شده و پیش از سرمایش، وارد کندانسور می شود. خط گاز گرم به این فرآیند خنک شدن با افزودن کارایی سطحی به کندانسور، می رسد.
عدم استفاده از راه حل بدون یخ زدگی به معنی کاهش مصرف انرژی است. کریر با محافظت HXA آیا چیلر بدون کندانسور مدل 30 دربرابر یخ زدگی، باعث صرف هجویی در مصرف انرژی می شود؟ یکی از مزایای چیلر بدون کندانسور، محافظت دربرابر هوای سرد بدون استفاده از ضدیخ است. باید توجه داشت که برخی کاربردها نیازمند محلول مناسبی ضدیخ برای کاهش احتمال یخ زدگی هستند. به ویژه محافظت چیلر دربرابر دمای 40 درجه فارنهایت یا کمتر از آن، نیازمند استفاده از غلظت مناسب محلول ضدیخ است. باید درحالی که چیلر درمعرض هوای سرد است، بخش سردتر از انجماد ناشی از دمای پایین مکش، محافظت شود.
همچنین محلو لهای ضدیخ باید برای محافظت از لوله کشی آب سرد که می تواند درمعرض هوای سرد بیرون قرار گیرد، استفاده
شود. برای محافظت کویل های آب سرد نیز که درمعرض هوای سرد ورودی هستند، یا کویل هایی که در بیرون و در شرایطی که درمعرض هوای سردند، نصب می شوند باید از ضدیخ بهره برد. می توان با کاهش ویسکوزیته سیال و بهبود ضریب انتقال حرارتی که تحت تاثیر محلو لهای ضدیخ هستند، در مصرف انرژی صرفه جویی کرد. کاهش ویسکوزیته، انرژی لازم برای پمپاژ آب سرد را کاسته و بهبود انتقال حرارتی، کارایی چیلر را افزایش می دهد. هر دو این عوامل، وقتی انرژی سیستم ملاحظه
می شود، نتایج دلخواهی همراه خواهند داشت. سمی بودن اتیل نگلیکول، منجر به انتخاب حلالهایی با سم کمتر مانند پروپیل نگلیکول می شود. بیشتر طراحان از محلو لهای ضدیخی با غلظت تا % 40 برای سیستمهایی در آب وهوای سرد، بهره می برند. غلظت بیشتر باعث افزایش مصرف انرژی به دلیل ویسکوزیته و اتلاف انتقال حرارتی می شود.
جدول (B) نشا ندهنده تاثیر افزودن % 40 محلول پروپیل نگلیکول به چیلری 250 تن در دماهای حد پایین و بالای 45/54 درجه فارنهایت و 95 درجه فارنهایت دمای هوای محیط، است. توجه شود برای تامین ظرفیت مورد نظر، با استفاده از محلول ضدیخ، باید از چیلر نسبتا بزر گتری استفاده کرد. پروژ ههایی که با توجه به استاندارد LEED انجام می شوند، مناسب کاهش هزینه انرژی از طریق کاربرد چیلرهای بدون کندانسور بوده و در عین حال، باعث محافظت مناسب چیلر از هوای سرد محیط می شوند. مقایسه چیلر پروانه ای هوایی همراه با محلول ضدیخ، با چیلر بدون کندانسوری که با کندانسوری هوایی که از آب تازه بهره می برد تطبیق داده شده، مزیت این روش را نشان می دهد. اگر هزینه مصرف انرژی سالیانه سیستم چیلر بدون کندانسور 250 تن، مورد ارزیابی قرار گیرد، میزان صرفه جویی در انرژی، ملموس خواهد بود. با استفاده از برنامه تحلیل ساعتی کریر، صرفه جویی در مصرف انرژی سالیانه دبیرستانی دوطبقه در ایندیاناپولیس، به صورت تصویر ( 7) است.
صرفه جویی سالیانه % 20 برای چیلر، کندانسور هوایی و پمپ های آب سرد، در این مثال آشکار است. این صرفه جویی باعث تطبیق بیشتر با موارد LEED و کاهش گازهای گلخانه ای مانند دی اکسید کربن می شود. امروز کاهش در مصرف انرژی، نشانه اراده برای حفظ منابع است تا بتوان در آینده نیز از آن ها بهره برد.
منبع: سایت تخصصی تاسیسات مکانیکی

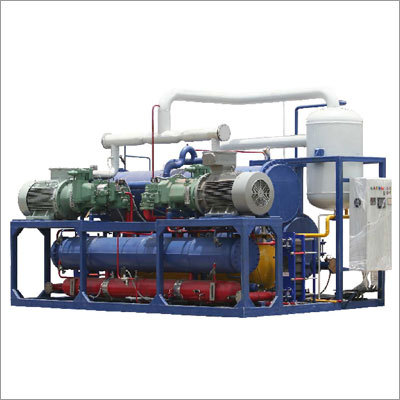

مزاياي چيلر گازسوز آمونياكي در مقايسه با ساير دستگاههاي تراكمي
3 رای1.35- بازدید: 5607
مقايسه با سيستمهاي تراكمي
• مصرف برق اين چيلرها در ظرفيت يكسان يك دهم! سيستمهاي تراكمي است. براي تامين 60,000 Btu/hr حداكثر 900 وات برق مورد نياز است .
• تامين برق توسط يك انشعاب تك فاز حتي 15 آمپر خانگي ميسر است. مصرف برق دستگاه در بدترين شرايط 5 آمپر به صورت تك فاز مي باشد.
• مصرف گاز در اين دستگاه در حدود 2.7 متر مكعب بر ساعت است و اين مصرف در زمان حداقل ميزان مصرف در شبكه هاي گاز رساني يعني فصل تابستان صورت ميپذيرد. لذا قيمت محاسبه نرخ گاز خانگي در اين فصل در حداقل است.
• دستگاههاي چيلر گاز سوز، داراي حداقل قطعات متحرك بوده،لذا استهلاك در آنها بسياركم است.
• هزينه هاي بهره برداري از اين دستگاهها در مقايسه با سيستمهاي تراكمي يك بيستم است! و لذا در صورت صرف هزينه اوليه بيشتر ، اين هزينه حداكثر طي مدت زمان 2 سال بازيافت خواهد شد. و طي مدت حداقل 15 سال بهره برداري هزينه هاي پس انداز شده به ميزان 3تا 4 برابر هزينه اوليه خريد دستگاه خواهد بود.
• اين دستگاهها در بام ساختمان هر آپارتمان در فضاي باز قابل نصب است و لذا نيازي به ساخت موتورخانه مركزي وجود نداشته، ميتوان از فضاي موتورخانه براي ساير كاربريهاي ساختمان نظير پاركينگ، انبار و فضاي ورزشي استفاده نمود. با اين صرفه جويي هزينه هاي اوليه احداث سيستم تهويه مطبوع ساختمان رايگان خواهد بود!
• بدليل عدم وجود قطعات متحرك ، و استهلاك اجزا دستگاه ، ظرفيت اين دستگاه در طول دوره بهره برداري 20 ساله تقريباً يكسان خواهد بود و اين در حاليست كه در سيستمهاي تراكمي بدليل وجود كمپرسور به عنوان عامل اصلي مولد سرما، به دليل استهلاك قطعات داخلي كمپرسور كاهش ظرفيت محسوسي مشاهده ميگردد.
• عامل اصلي ايجاد سرما در دستگاههاي جذبي گاز سوز، آمونياك به عنوان مبرد سرما و آب به عنوان محلول جاذب است، لذا عملكرد آن سازگار با طبيعت بوده در هر محلي ميتوان از آن بهره برداري نمود.
• وزن اين دستگاه در حدود 340 كيلوگرم، فضاي مورد نياز نصب در حدود 1متر مربع و فضاي سرويس حداكثر 3 متر مربع است.
• اين دستگاهها تحت ليسانس كمپاني Robur ايتاليا در ايران توليد مي شود و گواهي انطباق كيفيت اين محصول با نوع ايتاليايي دريافت شده است.
2- در مقايسه با سيستمهاي چيلر ليتيوم برومايد خانگي
• پديده كريستاليزا سيون كه در اغلب چيلرهاي ليتيوم برومايدي مشاهده مي شود، در اين چيلرها مفهومي ندارد.
• فشار كار چيلرهاي گاز سوز آمونياكي بطور متوسط 25 bar ميباشد و اين بدين مفهوم است كه در صورت وجود نشتي بلافاصله مشخص شده و توسط سرويس كار، قابل رفع است (البته اين دستگاهها در كارخانه توليد كننده ايتاليايي با فشار 70 bar تست ميگردد). اما در چيلرهاي ليتيوم برومايدي فشار دستگاه كمتر از اتمسفر است و در صورت وجود نشتي ، هواي محيط به داخل دستگاه نفوذ كرده و ضمن اختلال در عملكرد دستگاه ، خوردگي بسيار زود هنگامي را به دستگاه اعمال مي نمايد.
• در سيستمهاي خانگي ليتيوم برومايدي برج خنك كننده جزء جدايي ناپذير اين سيستم ها است و لذا پديده رسوب گرفتگي در اغلب مواقع و با توجه به درجات سختي آب در تمامي نقاط ايران، پديده اي متداول است و مبارزه با آن مستلزم تامين آب گرانبهاي سختي گيري شده و يا رسوب زدائي ادواري از دستگاه چيلر و مبدلهاي حرارتي آن مي باشد.
• مصرف آب به عنوان يكي از ضروريات در فصل تابستان دستخوش بحران كمبود آب خواهد شد و مصرف چيلرهاي ليتيوم برمايد خانگي در ظرفيت 4 تن تبريد در حدود50 ليتر در ساعت ميباشد.(در 24 ساعت كاري 1200 ليتر!) و اين مورد ضمن صرف هزينه تامين آب، وابستگي دستگاه را به حاملهاي انرژي و رفاهي مانند برق، گاز و آب بيشتر ميكند، بطوريكه با قطع آب در فصل تابستان كه در اغلب شهرهاي بزرگ در اوقات گرم تابستان بيشتر مشاهده مي شود، عملكرد دستگاه متوقف خواهد شد.
• تكنولوژي ساخت اغلب سيستمهاي ليتيوم برومايد خانگي وارداتي از كشورهايي نظير چين و كره جنوبي است . در حاليكه تكنولوژي ساخت چيلرهاي گاز سوز آمونياكي با بيش از 50 سال سابقه از كمپاني SERVEL در آمريكا به كمپاني Robur ايتاليا منتقل شده و كيفيت ساخت اين دستگاهها با پشتوانه علمي، مهندسي بسيار وزيني تضمين شده است.
مشخصات دستگاه چيلر گاز سوز ROBUR
• دستگاههاي چيلر گاز سوز آمونياكي ، كمپاني Robur ايتاليا ، داراي مشخصات زير ميباشد:
1- ظرفيت سرمايي در هواي 35˚C ، در حدود 15000 kcal/hr (يا 5 تن تبريد) ميباشد.
2- مصرف برق : در گرمترين اوقات سال 900 وات .(معادل 5 آمپر بصورت تك فاز)
3- مصرف گاز : حداكثر 7/2 متر مكعب بر ساعت ( در حدود يك دستگاه شومينه گاز سوز)
4- مقدار آب سرد در گردش : در حدود 45 ليتر بر دقيقه.
5- وزن : در حال كار 340 كيلوگرم.
6- نوع خنك كننده : كندانسور هوايي.
7- ابعاد دستگاه : طول 1230، عرض 850، ارتفاع 1200، ميليمتر.
8- ماكزيمم فشار كاري : 23 bar
9- فشار تست سيستم : 70 bar
• قطعات اصلي ساخت كمپاني ايتاليايي ROBUR است، اين قطعات شامل موارد زير است:
1- مدار بسته سيستم بصورت شارژ شده.
2- پمپ هيدروليك.
3- بلور سيستم احتراق.
4- برد الكترونيكي كنترل عملكرد دستگاه.
• ساير قطعات توسط شركت تامین کننده به شرح ذيل تامين گردد:
1- الكتروفن كندانسور : شركت Zeihl- Abeg آلمان.
2- رله كنترل جرقه زن و ترانس مشعل : ساخت كمپاني BRAHMA ايتاليا.
3- رله كنترل فشار مشعل : ساخت Honey-well آمريكا.
4- ساير قطعات: كمپانيهاي معتبر اروپايي.
• دستگاه بر اساس دانش فني كمپاني ROBUR در كارخانه ARVAND -ROBUR مونتاژ و در آزمايشگاههاي بسيار پيشرفته مورد تست ظرفيت قرار ميگيرد.
تمامي دستگاهها پس از اطمينان از تامين ظرفيت مورد نظر مورد تاييد واقع خواهد شد.
• كليه مراحل مونتاژ و تست دستگاه توسط نيروهاي آموزش ديده در ايتاليا و ايران انجام ميپذيرد و واحد كنترل كيفيت بر تمامي اين مراحل نظارت كامل و مبتني بر روشها و دستورالعملهاي كاري دريافت شده از شركت ROBUR خواهد داشت.
• اين دستگاهها توسط مراكز نمايندگي اين شركت و دفتر خدمات پس از فروش مركزي، پشتيباني و تامين خدمات مهندسي خواهد شد.
• اين دستگاهها داراي گارانتي يكساله و 15 سال خدمات پشتيباني است.
سوالات مشابه در مورد چيلر هاي گازسوز
1 رای5.05- بازدید: 6538
سوال 1: اين چيلرها به چه شكلي كار مي كند؟
پاسخ: اين دستگاه يك چيلر توليد كننده آب خنك است كه مي تواند براي مصارف تهويه مطبوع خانگي و صنعتي ، آب سرد تا دماي +5O C تأمين نمايد . كه براي خنك كردن ساختمان لازم است چيلر را توسط شبكه لوله كشي به فن كويل در ساختمان وصل كنيد و در نهايت هواي ساختمان مورد نظر خنك كنيد . براي استفاده از فن كويل مي توانيد انواع زميني ، سقفي و كانالي را مورد استفاده قرار دهيد .در صورتيكه مي خواهد نصب دستگاه در داخل ساختمان خيلي شيك اجرا شود مي توانيد از فن كويل هاي كاستي (زير سقفي ) و يا طرح فن كويل هاي ديواري كه شيبه به اسپليت يونيت هاست استفاده كنيد . شركت اروند فن كويل هاي زميني ، سقفي و كانالي را توليد مي كند و در صورت درخواست مشتري مي تواند فن كويل هاي ديواري و كاستي (Cassette Type) را نيز تهيه نمايد.
